發布時間：2023-10-08 14:00:25
?AOTE | 奧特
AT817的作用
AT817 特征
光耦817是把紅外光發射器件和紅外光接受器件以及信號處理電路等封裝在同一管座內的器件。當輸入電信號加到輸入端發光器件LED上，LED發光，光接收器件接收光信號并轉換成電信號，然后將電信號直接輸出，或者將電信號放大處理成標準數字電平輸出，這樣就光耦817實現了“電－光－電”的轉換及傳輸，光是傳輸?shù)拿浇椋蚨斎攵伺c輸出端在電氣上是絕緣的，也稱為電隔離。
光耦817的封裝形式多樣，常見的有雙列直插型（DIP）、表面貼裝型（SMD）等。
直插封裝 貼片封裝

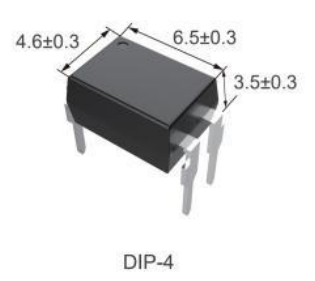

圖1： 雙列直插型（DIP）： 這是最常見的光耦817封裝形式，通過引腳插入電路板進行連接。它具有安裝簡單、穩定可靠的特點，適用于大多數應用場景。

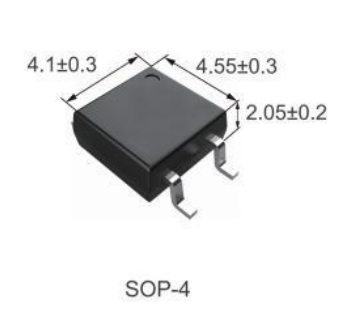

圖2：表面貼裝型（SMD）： 這種封裝形式適用于自動化焊接，廣泛應用于現代電子設備中。SMD封裝的光耦817具有體積小、重量輕、高密度安裝等優勢。

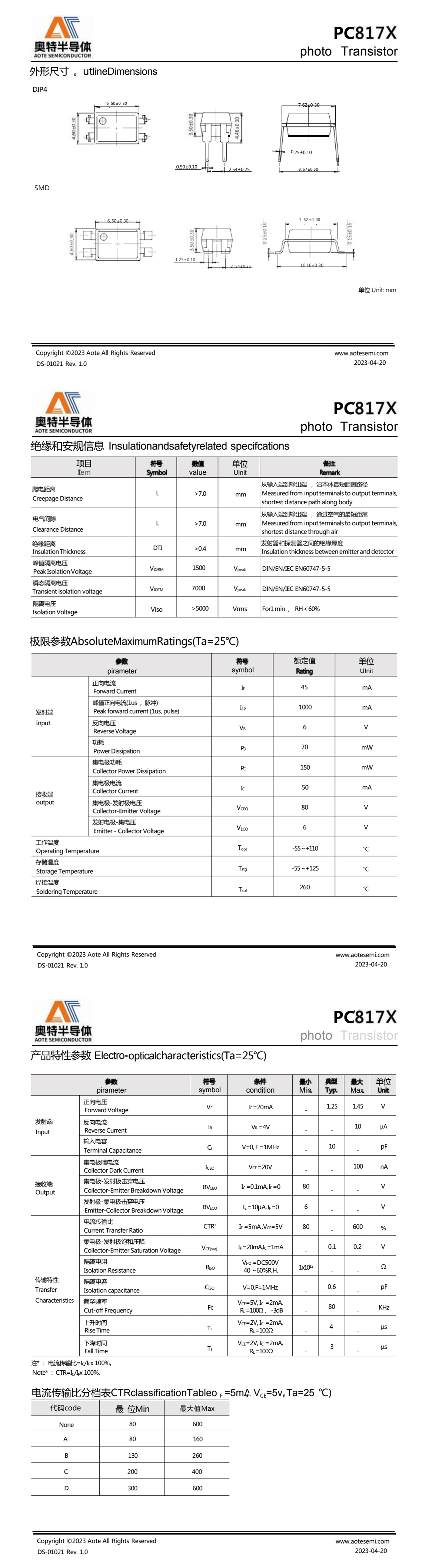

AT817參數
AT817應用領域
光耦817在眾多應用領域中發揮著重要作用，包括但不限于以下幾個領域：
總結而言，光耦817是一種常見的光電耦合器件，通過發光二極管和光敏三極管實現輸入與輸出之間的電氣隔離。它具有高速響應、低功耗和小尺寸等特點。光耦817的封裝形式多樣，包括雙列直插型、表面貼裝型等。它在工業控制、通信設備、醫療設備、汽車電子和消費電子等領域中廣泛應用，實現信號隔離、電源開關、模擬信號放大、電力控制以及數據傳輸?shù)裙δ堋９怦?17的出色性能使其成為現代電子技術中不可或缺的 。
